2025年第1则案例——DCU堆高机吊具无动作故障快速维修案例

我们将分享的2025年第一则是DCU堆高机吊具无动作故障快速维修案例。

作者：厦门运顺捷机电设备有限公司  黄德鑫

司机反映一台DCU80堆高机突然吊具无动作，没有故障代码报警。

1、维修人员到达现场，检查机车并测试吊具和门架动作，发现吊具所有动作都操作不了，但门架升降和倾斜正常。

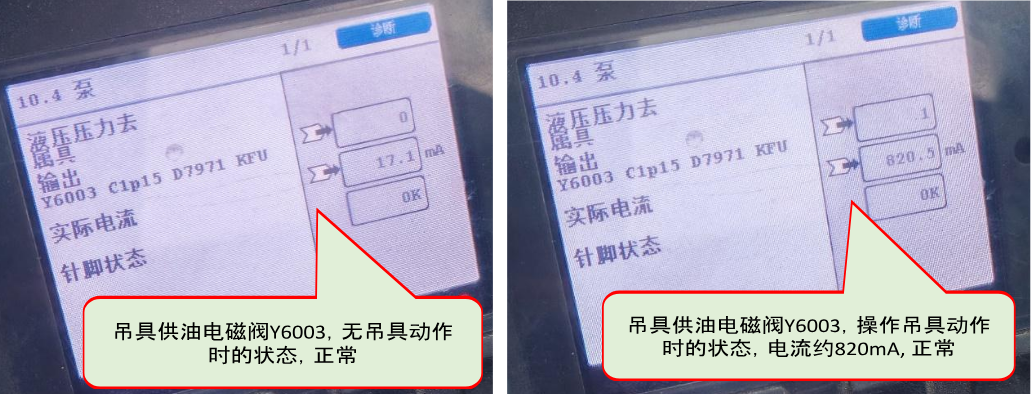

2、进入驾驶室显示屏诊断菜单，查看吊具动作的输入和输出信号是否正常。确定吊具动作时航空手柄各按钮的电气输入信号正常，吊具主阀上各吊具动作的电磁阀电气输出信号正常，吊具供油电磁阀电气工作正常。

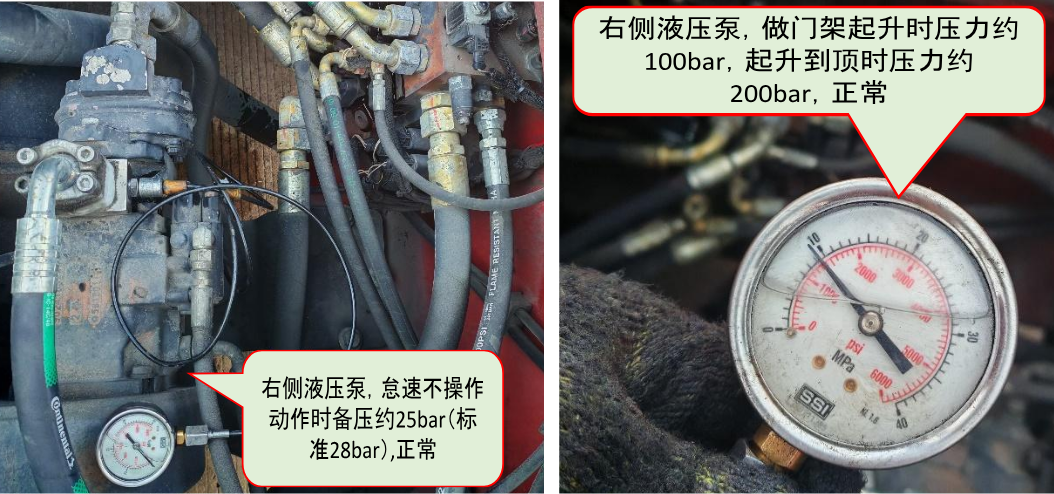

3、根据以上诊断菜单数据和故障现象，怀疑是吊具供油液压泵故障，进一步检查机车右侧吊具供油液压泵的工作压力。

根据以上液压压力测量结果，说明机车右侧变量液压泵正常。

4、机车电气控制系统和电气部件都正常，吊具供油液压泵正常，那为什么还是无法操作吊具动作呢？

测量右侧变量液压泵在执行吊具动作时的压力仍然仅为备压25bar，说明右侧液压泵没有向吊具供应工作压力油。

在液压泵正常的情况下影响吊具供油的原因很可能是变量柱塞泵没有收到负载感应信号，而吊具供油的负载感应信号由车架主阀上的吊具供油电磁阀控制，进一步拆检吊具供油电磁阀检查。

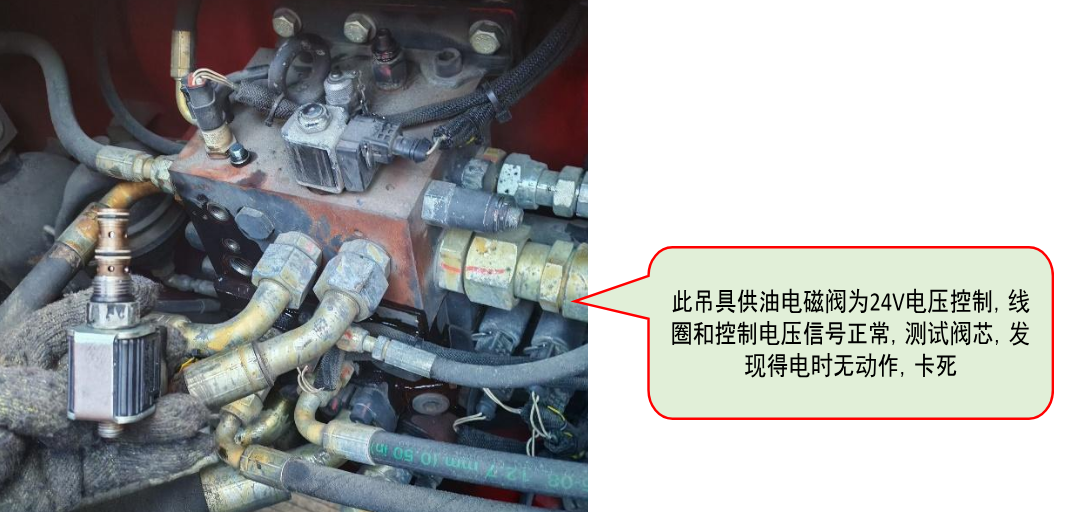

5、检查发现吊具供油电磁阀阀芯卡死，无法提供吊具负载感应信号。
